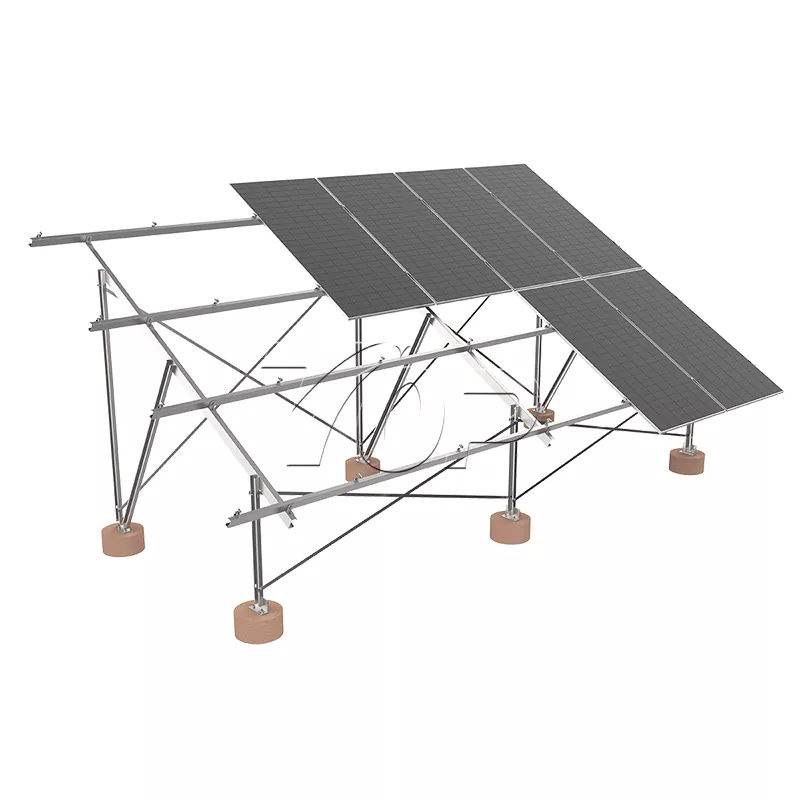

सौर पैनल ग्राउंड माउंट रैक

शीर्ष ऊर्जा डिजाइन और उत्पादित सी-आकार का सोलर पैनल ग्राउंड माउंट रैक मुख्य रूप से मुख्य संरचनात्मक सामग्री के रूप में उपयोग किया जाता है। एक उच्च शक्ति-से-वजन अनुपात है। यह ग्राउंड माउंट सौर प्रणाली पर्याप्त वहन क्षमता सुनिश्चित करते हुए पूरे समर्थन प्रणाली के वजन को कम कर सकती है। इसके हल्के कोष्ठक परिवहन और स्थापना के दौरान अधिक सुविधाजनक हैं, जबकि नींव की लोड असर आवश्यकताओं को भी कम करते हैं।

उत्पाद पैरामीटर

उच्च शक्ति सामग्री: हॉट डिप जस्ती स्टील (एचडीजी) या एनोडाइज्ड एल्यूमीनियम 25 से अधिक वर्षों के जीवन काल के साथ उत्कृष्ट संक्षारण प्रतिरोध और संरचनात्मक शक्ति प्रदान करता है।

मॉड्यूलर डिज़ाइन: सोलर पैनल ग्राउंड माउंट रैक रैपिड असेंबली और एडजस्टमेंट का समर्थन करता है, जो विभिन्न प्रकार के सौर पैनल आकारों के साथ संगत है।

पवन प्रतिरोध: अनुकूलित ग्राउंड माउंट सोलर रैक स्ट्रक्चरल डिज़ाइन और फाउंडेशन फिक्सिंग के माध्यम से, यह 60 मीटर/सेकंड से ऊपर की हवा की गति का विरोध कर सकता है, जो उच्च पवन दबाव वाले क्षेत्रों के लिए उपयुक्त है।

लचीली स्थापना कोण: बिजली उत्पादन दक्षता को अधिकतम करने के लिए निश्चित झुकाव कोण (15 ° -60 °) या मौसमी कोण समायोजन का समर्थन करें।

पर्यावरण संरक्षण और कम रखरखाव: ठोस नींव की आवश्यकता नहीं, निर्माण प्रदूषण को कम करें, कम रखरखाव की लागत।

स्थापना विधा

1 स्थापना के लिए तैयारी

साइट चेकिंग: जमीन की सपाटता और मिट्टी के प्रकार की जाँच करें (एंकर शिकंजा या ठोस नींव की सिफारिश की जाती है)।

उपकरण सूची: इलेक्ट्रिक ड्रिल, रिंच, लेवल, एंकर स्क्रू माउंटिंग मशीन (वैकल्पिक)।

2 स्थापना प्रक्रिया

नींव निर्धारण:

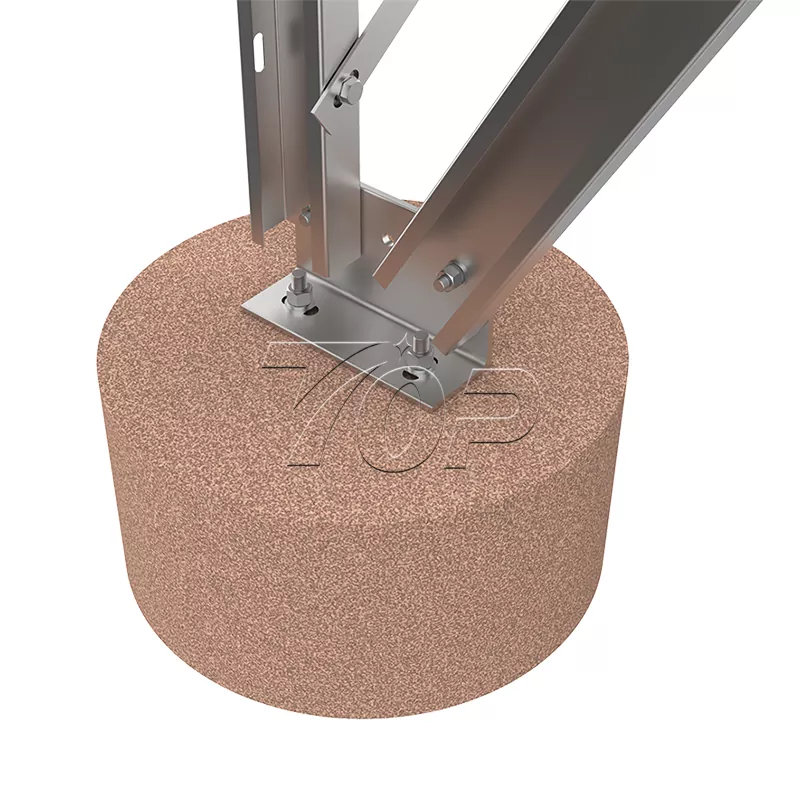

यदि कंक्रीट के ठिकानों का उपयोग किया जाता है: कम से कम 80 सेमी की गहराई के साथ कंक्रीट पियर्स डालें और समर्थन आधार बोल्ट डालें।

यदि एंकर स्क्रू (अनुशंसित) का उपयोग करना: जमीन में स्क्रू को डिजाइन की गहराई (आमतौर पर 1.2-2 मीटर) तक पेंच करें।

समर्थन विधानसभा:

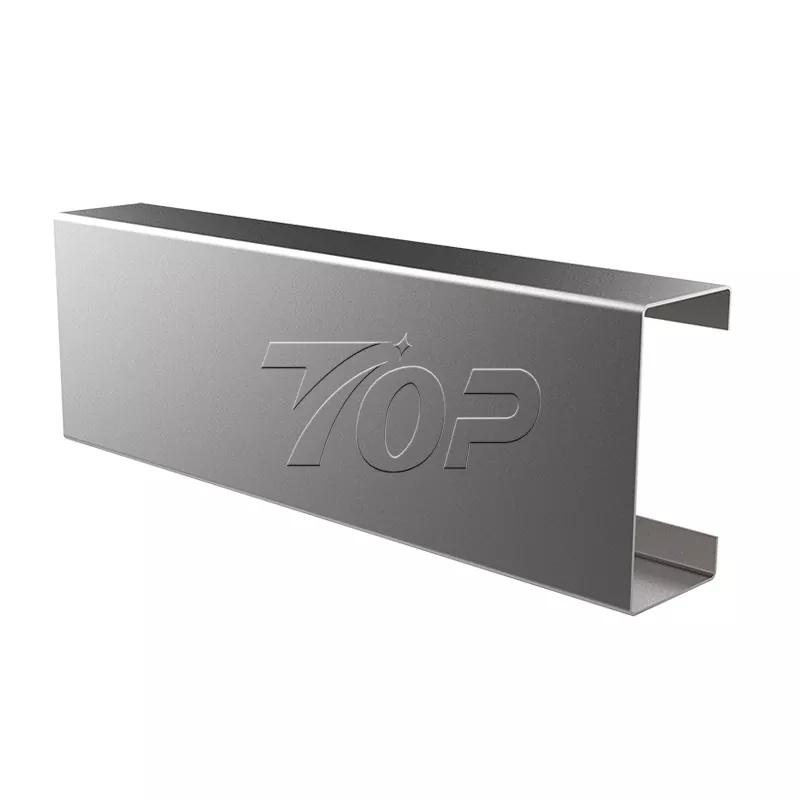

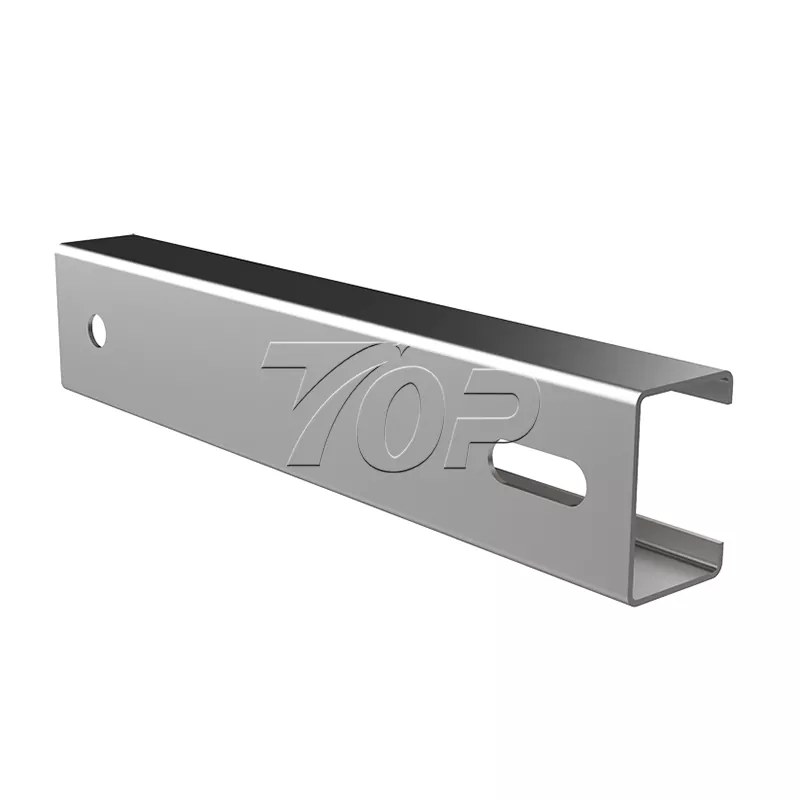

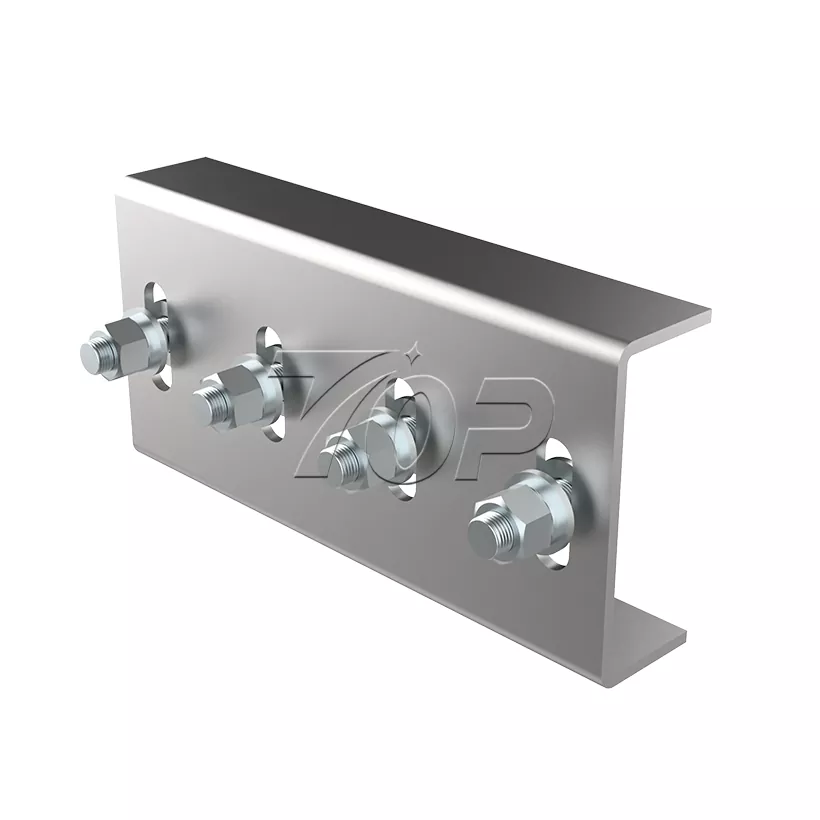

नींव पर सी-आकार के स्टील कॉलम को लंबवत रूप से ठीक करें और इसे बोल्ट के साथ कस लें।

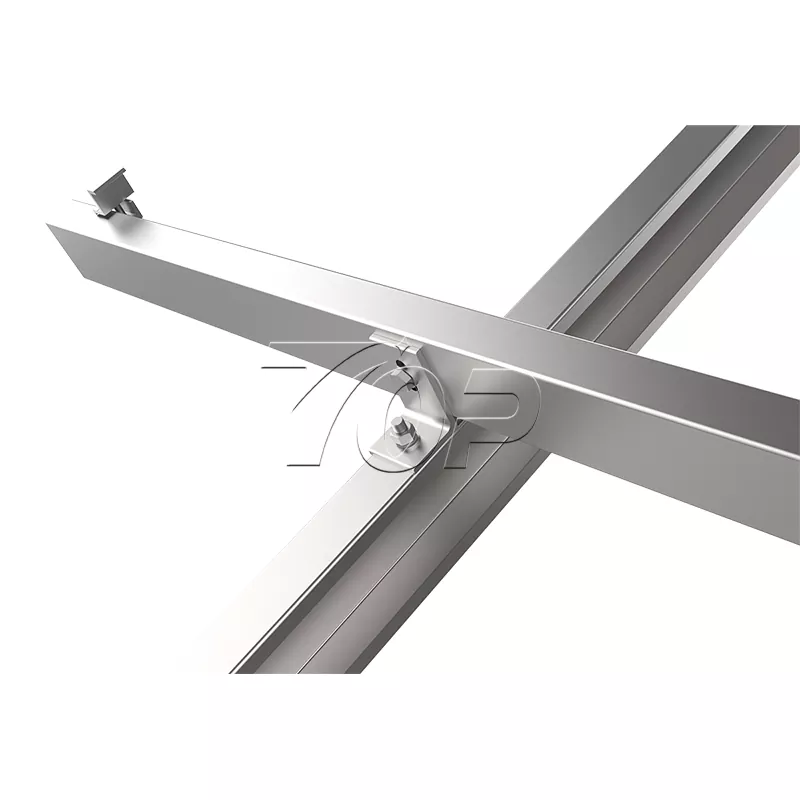

सौर पैनल ग्राउंड माउंट रैक संरचना स्तर (एक स्तर का उपयोग करके कैलिब्रेट) को सुनिश्चित करने के लिए अनुप्रस्थ समर्थन बीम और विकर्ण ब्रेसिज़ स्थापित करें।

सौर पैनल स्थापित करें:

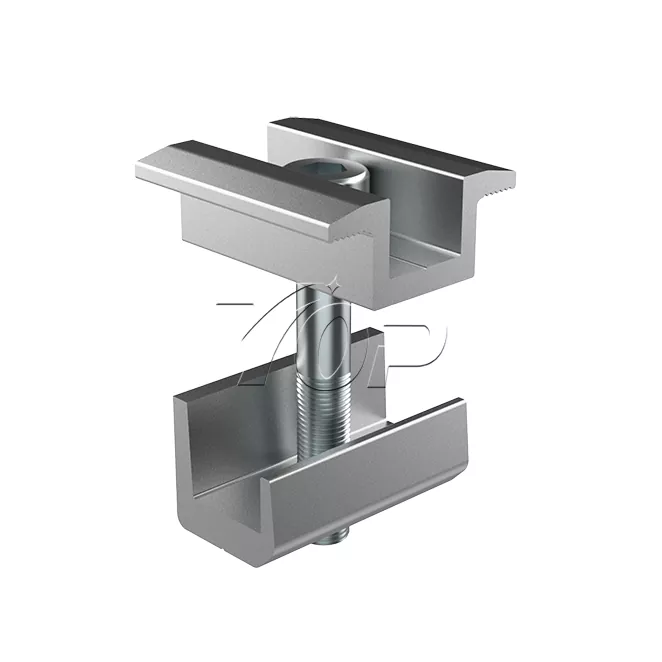

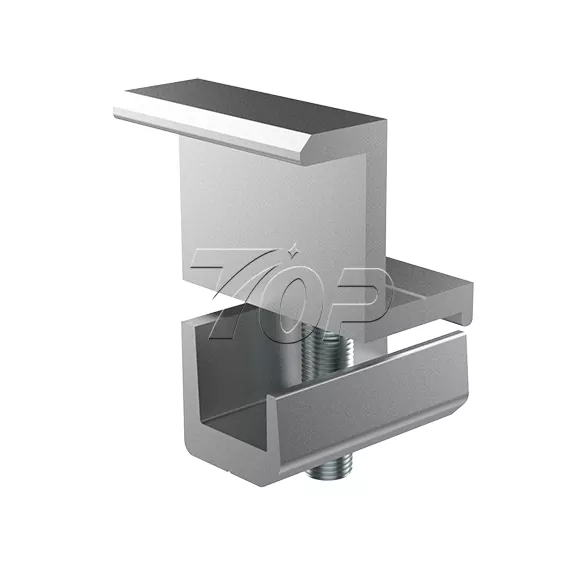

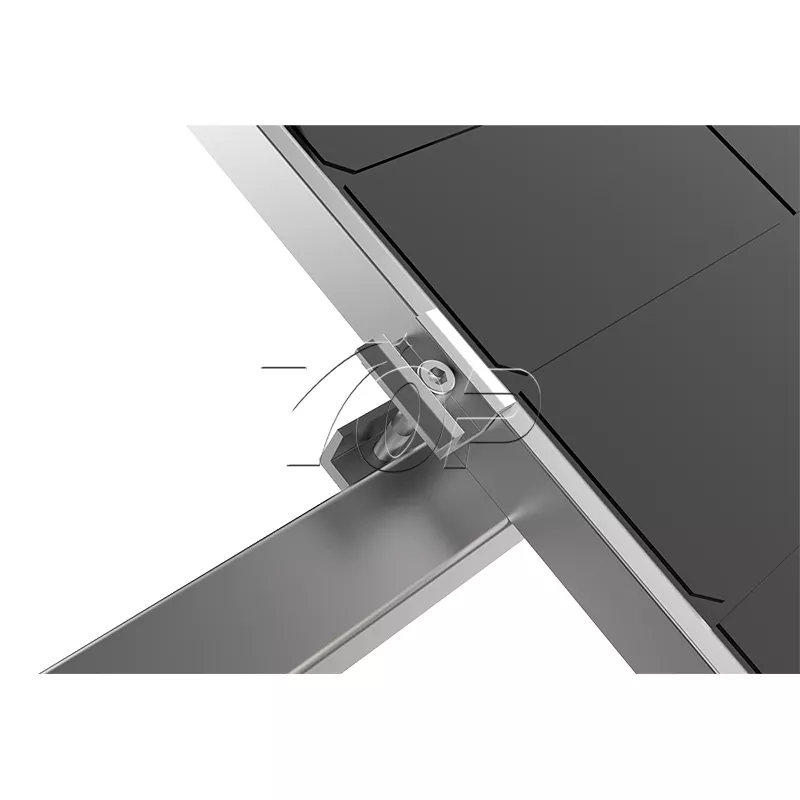

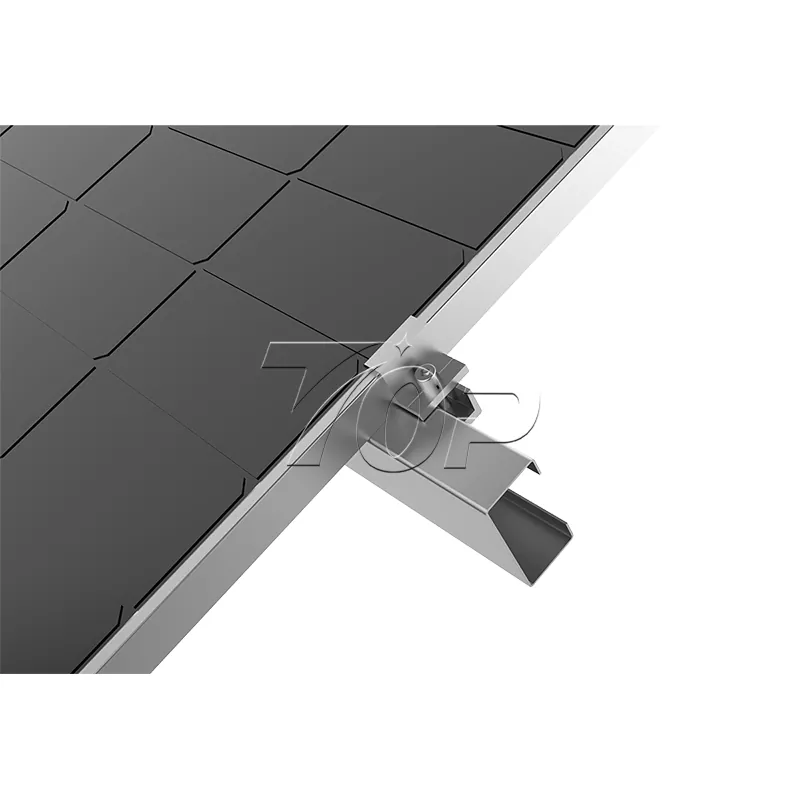

सौर ग्राउंड पैनल को बीम पर रखा जाता है और एक समान रिक्ति (गर्मी अपव्यय के लिए ≥10cm की सिफारिश की गई) सुनिश्चित करने के लिए एल्यूमीनियम मिश्र धातु क्लैंपिंग स्थिरता के साथ तय किया जाता है।

ग्राउंडिंग और निरीक्षण:

ग्राउंड केबल को सपोर्ट सिस्टम और टेस्ट रेजिस्टेंस (are5) से कनेक्ट करें।

बोल्ट की जकड़न और संरचनात्मक स्थिरता का पूरा निरीक्षण।
